夹可宝JAKOB Antriebstechnik



       JAKOB Antriebstechnik是您驱动和夹紧技术的可靠合作伙伴，并且擅长于满足客户的特定要求。

40多年来，JAKOB Antriebstechnik以抗扭金属波纹管联轴器而闻名，这是一种特殊形式的伺服联轴器。逐渐地，新产品领域被添加到JAKOB Antriebstechnik的公司产品组合中，因此，今天在驱动技术领域，JAKOB Antriebstechnik不仅提供金属波纹管联轴器，还提供弹性体/爪形联轴器，用于最小驱动器的微型联轴器，以及用于在长达六米的距离上传递扭矩的距离联轴器或驱动轴，JAKOB Antriebstechnik众多的安全离合器和扭矩限制器系列还提供可靠的过载保护。



在机械工程中的刀具和工件夹紧方面，JAKOB Antriebstechnik已经能够在夹紧技术领域建立起广泛的产品组合。在必须通过高夹紧力可靠地固定工具或工件的地方，可使用JAKOB Antriebstechnik的产品。从替代传统型号的动力螺母和螺栓，到在面板或爪盒中实现高夹紧力的动力主轴，JAKOB Antriebstechnik为您提供各种可靠，高效的夹紧装置，不仅使工作更安全，而且更舒适。JAKOB Antriebstechnik的所有夹紧技术产品均基于复杂的力放大系统，该系统根据系列可以手动，液压或液压产生巨大的夹紧力。



JAKOB Antriebstechnik还开发了一种高效的保护系统，即电机主轴护罩MS³，用于机床的敏感电机主轴。在不受控制的轴向或径向碰撞的情况下，它可以保护电主轴的敏感组件（例如主轴轴承）免受严重后果。因此，通常在更换工具之后，可以有规律地继续进行处理，这既不会导致高昂的维修成本，也不会导致机器的停机时间更长。



最后，JAKOB Antriebstechnik提供手动和自动（气动）型材导轨联轴器，用于型材导轨的快速连接和断开，例如在冲压机中使用。可用的是JAKOB Antriebstechnik的PKH系列（水平连接）和PKV系列（垂直安装），适用于所有常见的轮廓尺寸。



JAKOB 金属波纹管联轴器KM系列:6波纹波纹管-经济高效的标准系列;扭矩范围：20-1,300 Nm;轴直径：8-85 mm

JAKOB 金属波纹管联轴器KP系列:4波纹波纹管-全长短-高抗扭刚度;扭矩范围：25-900 Nm;轴直径：10-75 mm

JAKOB 金属波纹管联轴器KR系列:直型波纹管-更长的全长;低恢复力-高扭转刚度;扭矩范围：25-1,500 Nm;轴直径：8-85 mm

JAKOB 金属波纹管联轴器KG系列:钢制轮毂/焊接设计，最高温度350°C;2或4波纹波纹管-全长短-高扭转刚度;扭矩范围：40-3,000 Nm;轴直径：12-100 mm



金属波纹管联轴器的特性：

•扭矩达50,000 Nm

•高抗扭刚度

•温度高达350°C

•高速

•可选不锈钢版本



1、JAKOB 金属波纹管联轴器KM系列

 特点：

•易于夹紧的轮毂，易于两侧安装

•6波纹波纹管-经济高效的标准系列

•扭矩范围：20-1,300 Nm

•轴直径：8-85 mm



JAKOB 金属波纹管联轴器KM系列产品型号及特点：

JAKOB 金属波纹管联轴器KM20：Øa=56，c=19,f=M6,g=30,h=8,L=70,D1=30G6, D2=35H6;

JAKOB 金属波纹管联轴器KM60：Øa=66，c=22,f=M8,g=33,h=9,L=77,D1=28G6, D2=42H6;

JAKOB 金属波纹管联轴器KM80：Øa=82，c=28,5,f=M10,g=38,h=11,5,L=90,D1=30G6, D2=42H6;



2、JAKOB 金属波纹管联轴器KP系列

 特点：

•易于夹紧的轮毂，易于两侧组装

•4波纹波纹管-全长短-高抗扭刚度

•扭矩范围：25-900 Nm

•轴直径：10-75 mm

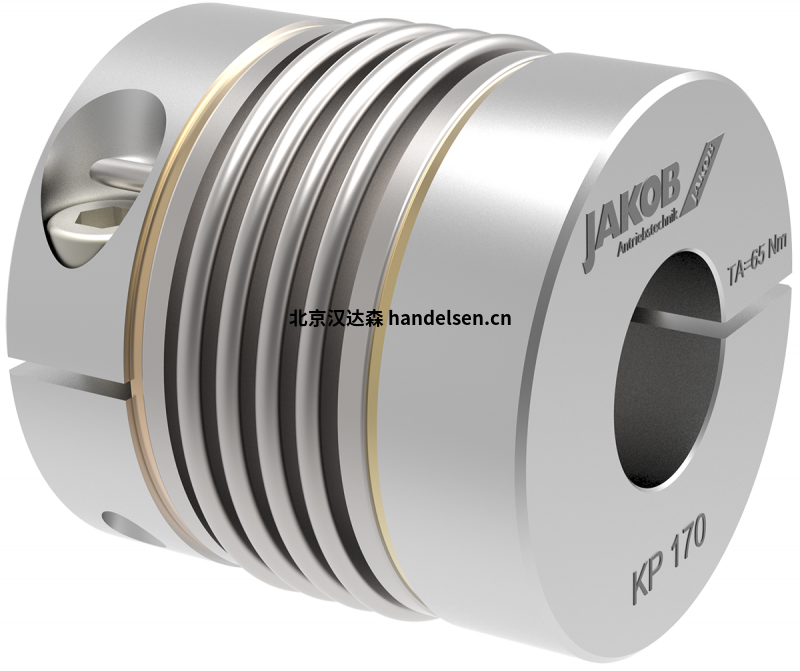

JAKOB 金属波纹管联轴器KP系列产品型号及特点：

JAKOB 金属波纹管联轴器KP25：Øa=50，c=17,f=M5,g=24,h=6,L=58,D1=30G6, D2=35H6;

JAKOB 金属波纹管联轴器KP35：Øa=56，c=19,f=M6,g=21,h=8,L=61,D1=28G6, D2=42H6;

JAKOB 金属波纹管联轴器KP60：Øa=66，c=22,f=M8,g=23,h=9,L=67,D1=32G6, D2=42H6;



3、JAKOB 金属波纹管联轴器KR系列

 特点：

•易于夹紧的轮毂，易于两侧组装

•直型波纹管-更长的全长

•低恢复力-高扭转刚度

•扭矩范围：25-1,500 Nm

•轴直径：8-85 mm

JAKOB 金属波纹管联轴器KR系列产品型号及特点：

JAKOB 金属波纹管联轴器KR50: Øa=56,c=19,   f=M6,  g=33,h=8,    L=73,D1=35G6, D2=35H6;

JAKOB 金属波纹管联轴器KR65: Øa=66,c=22,   f=M8,  g=41,h=9,    L=85,D1=30G6, D2=35H6;

JAKOB 金属波纹管联轴器KR100:Øa=82,c=28,5,f=M10,g=50,h=11,5,L=102,D1=32G6, D2=42H6;



4、JAKOB 金属波纹管联轴器KG系列

 特点：

•易于夹紧的

轮毂，易于两侧组装•钢制轮毂/焊接设计，最高温度350°C

•2或4波纹波纹管-全长短-高扭转刚度

•扭矩范围：40-3,000 Nm

•轴直径：12-100 mm

JAKOB 金属波纹管联轴器KG系列产品型号及特点

JAKOB 金属波纹管联轴器KG40-2W:  Øa=56,c=18,   f-TA=M6-16NM,  g=13,D1=16G6, D2=24H6;

JAKOB 金属波纹管联轴器KG80-2W:  Øa=66,c=22,5, f-TA=M8-40NM, g=16,D1=32G6, D2=35H6;

JAKOB 金属波纹管联轴器KG140-2W:Øa=71,c=27,   f-TA=M8-40NM,  g=15,D1=65G6, D2=75H6;





 JAKOB Antriebstechnik为机床制造中的驱动器相关的所有问题提供解决方案已有40多年的历史了。



JAKOB Antriebstechnik伺服联轴器（或联轴器）是我们产品系列的一部分，这也标志着JAKOB Antriebstechnik的起源。这类产品的联轴器以正确的角度无间隙地以正确的角度将扭矩从输入轴传递到输出轴，并且根据设计，还可以用作补偿联轴器，从而补偿相当大的轴偏心。此外，我们的伺服联轴器具有最大的扭转刚度和最小的惯性矩。高平衡质量使得即使在高速下也可以实现出色的操作性能。
